Steam Deck Quick-Access-Taste tauschen

Geschrieben von: Carsten Frauenheim

Kommentare: 1

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Benutze diese Anleitung, um die Quick-Access-Taste (Schnellwahl-Taste) und ihre Membran in deinem Steam Deck zu ersetzen.

Bevor du anfängst, achte darauf, das Gerät komplett auszuschalten und alle Kabel auszustecken. Folge allen allgemeinen Vorsichtsmaßnahmen zur Vermeidung von elektrostatischen Entladungen (ESD) bei der Reparatur.

Werkzeuge

Schritt 1

Um das Risiko einer Beschädigung zu minimieren, schalte dein Steam Deck ein und entlade den Akku auf unter 25 %, bevor du mit der Reparatur beginnst. Ein geladener Lithium-Ionen-Akku kann sehr gefährlich sein, wenn er versehentlich beschädigt wird.
Bevor du mit dieser Anleitung beginnst, schalte dein Steam Deck aus und trenne alle Kabel ab.
Als zusätzliche Vorsichtsmaßnahme empfiehlt Valve, das Steam Deck im BIOS in den Akkuspeichermodus zu versetzen, bevor Reparaturen im Inneren durchgeführt werden. Hier erfährst du, wie das geht.
Entferne deine microSD-Karte, falls du eine eingebaut hast.
Benutze einen Schraubendreher, um die acht Kreuzschlitzschrauben zu entfernen, mit denen die Rückabdeckung befestigt ist:
Vier 9,5 mm Schrauben
Vier 5,8 mm Schrauben
Achte während der gesamten Reparatur auf jede einzelne Schraube und stelle sicher, dass sie genau dorthin zurückkommt, wo sie vorher war, damit dein Steam Deck nicht beschädigt wird.

Schritt 2

Setze ein Plektrum in die schmale Fuge zwischen Rückabdeckung und Vorderschale an der Kante des rechten Griffs ein.
Heble die Rückabdeckung hoch, um sie aus den Clips zu lösen, mit denen sie befestigt ist.

Schritt 3

Wenn alle Clips von einer Kante gelöst sind, kann der Rest ganz einfach entfernt werden.
Fasse die Rückabdeckung an der Öffnung, die du gerade erstellt hast, und ziehe sie nach oben vom Gerät weg, um die Clips an den langen Kanten zu lösen.
Entferne die Rückabdeckung.

Schritt 4

Entferne mithilfe einer Pinzette das Stück Klebefolie auf der versteckte Schraube auf der Platinenabschirmung.
Versuche die Klebefolie nach Möglichkeit nicht zu zerreißen, sodass sie wiederverwendet werden kann.

Schritt 5

Benutze einen Schraubendreher, um die drei Kreuzschlitzschrauben zu entfernen, mit denen die Abschirmung der Platine befestigt ist:
Eine 3,4 mm Schraube
Zwei 3,7 mm Schrauben

Schritt 6

Entferne die Abschirmung der Platine.
Achte beim Zusammenbau darauf, dass das Kabel seitlich an der Platinenabschirmung verläuft und nicht darunter eingeklemmt ist.

Schritt 7

Fasse das Akkukabel an seiner Zuglasche und ziehe es vom Motherboard weg, um es abzutrennen.

Schritt 8

Der rechte Trigger wird sich zu deiner Linken befinden, wenn du am Steam Deck arbeitest, da es verkehrt herum liegt.
Die Trigger des Steam Deck sind mit zwei Stiften an der Trigger-Halterung befestigt, die gleichzeitig als Scharnier dient.
Setze das flache Ende eines Spudgers auf die Innenkante des rechten Clips des Triggers.
Klappe den Trigger-Clip heraus, und aus dem Stift nach oben heraus, um ihn zu lösen.
Achte beim Zusammenbau darauf, dass du mit dem Einsetzen zuerst beim ganz außen liegenden Stift anfängst. Sobald er sitzt, kannst du den Trigger herunterdrücken, sodass er im ganz innen liegenden Stift einrastet, dabei solltest du ein "Klick"-Geräusch hören.
Stelle sicher, dass die Trigger-Feder richtig ausgerichtet ist. Teste die Trigger-Funktion, bevor du mit dem Zusammenbau weitermachst.

Schritt 9

Entferne den rechten Trigger.
Achte darauf, die Trigger-Feder nicht zu verlieren. Sie wird auf einen Stift auf der Unterseite des Triggers aufgedrückt.

Schritt 10

Benutze einen Kreuzschlitzschraubendreher, um die drei 5,2 mm Schrauben zu entfernen, mit denen die rechte Trigger-Halterung befestigt ist.

Schritt 11

Entferne die rechte Trigger-Halterung.
Ersatztrigger müssen kalibriert werden, damit sie funktionieren, wie sie sollen. Folge dieser Anleitung, um deinen Trigger zu kalibrieren.

Schritt 12

Benutze das spitze Ende eines Spudgers, um den kleinen Sicherungsbügel am ZIF-Verbinder des Analogstick-Kabels anzuheben.
Schiebe das Kabel mithilfe einer Pinzette aus seinem Anschluss.
Fasse das Kabel an der blauen Zuglasche und nicht am Kabel selbst.

Schritt 13

Benutze einen Kreuzschlitzschraubendreher, um die drei 5,2 mm Schrauben zu entfernen, mit denen der Analogstick befestigt ist.
Beim Zusammenbau musst du das Steam Deck möglicherweise anheben, sodass es nicht auf dem neuen Analogstick aufliegt, während du die Schrauben festziehst.

Schritt 14

Entferne den rechten Analogstick.

Schritt 15

Verwende das spitze Ende eines Spudgers, um den kleine Sicherungsbügel am ZIF-Verbinder des Tastenplatinen-Kabels anzuheben.
Schiebe das Kabel mit einer Pinzette aus seinem Anschluss.
Fasse das Kabel an der blauen Zuglasche, und nicht am Kabel selbst.

Schritt 16

Benutze das spitze Ende eines Spudgers, um den kleinen Sicherungsbügel am ZIF-Verbinder des Tastenplatinen-Verbindungskabels hochzuheben.
Schiebe das Kabel mit einer Pinzette aus seinem Anschluss.
Fasse das Kabel an der blauen Zuglasche, und nicht am Kabel selbst.

Schritt 17

Benutze das spitze Ende eines Spudgers, um die kleinen Sicherungsbügel an den restlichen ZIF-Verbindern der Tastenplatine hochzuheben. Schiebe die Kabel mit einer Pinzette aus ihren Anschlüssen:
Trenne das Kabel der Aktionstasten ab.
Trenne das Kabel der Touchpad-Platine ab.
Trenne das Touchpad-Kabel ab.

Be especially careful disconnecting and reconnecting the touchpad cable. It is short and can pull out on the touchpad side fairly easily. Reconnecting it requires splitting open the touchpad itself which is difficult to do without damaging the springs.

Andrew Masters -

Schritt 18

Benutze die Spitze eines Spudgers, um das Kabel der Haptik anzuheben und abzutrennen.

Schritt 19

Benutze einen Kreuzschlitzschraubendreher, um die vier Schrauben zu entfernen, mit denen die rechte Tastenplatine befestigt ist:
Drei 5,2 mm Schrauben
Eine 3,9 mm Schraube

Schritt 20

Entferne die rechte Tastenplatine.

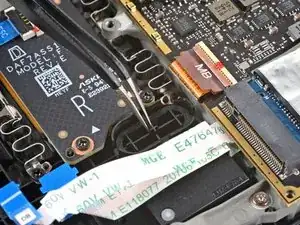

Achte auf die Quick-Access-Taste und ihre Membran, den sobald die rechte Tastenplatine ausgebaut ist, halten sie nicht mehr.

Schritt 21

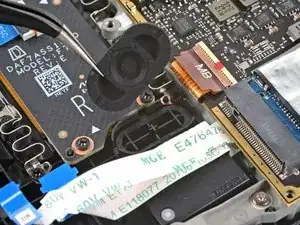

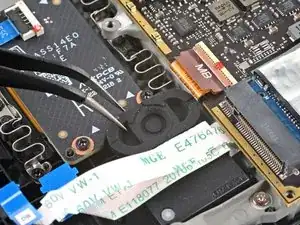

Benutze eine Pinzette, um die Membran der Quick-Access-Taste zu entfernen.

Schritt 22

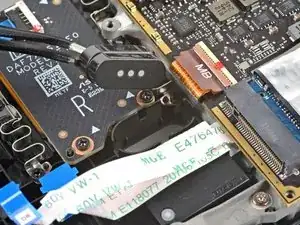

Entferne die Quick-Access-Taste mithilfe einer Pinzette.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Versuche es mit einigen grundsätzlichen Lösungsansätzen, ansonsten findest du in unserem Steam Deck Forum Hilfe bei der Fehlersuche.
