Einleitung
Benutze diese Anleitung, um den rechten Analogstick deines Steam Deck auszutauschen. Er ist Teil eines kompletten Moduls, das als eine Baugruppe ausgetauscht werden muss. Obwohl beide eigentlich identisch sind, findest du die Vorgehensweise für den linken Analogstick hier.
Bevor du anfängst, achte darauf, das Gerät komplett auszuschalten und alle Kabel auszustecken. Folge allen allgemeinen Vorsichtsmaßnahmen zur Vermeidung von elektrostatischen Entladungen (ESD) bei der Reparatur.
Ausgetauschte Analogsticks müssen neu kalibriert werden, damit sie wie vorgesehen funktionieren. Benutze dazu diese Anleitung.
-
-
Benutze einen Schraubendreher, um die acht Kreuzschlitzschrauben zu entfernen, mit denen die Rückabdeckung befestigt ist:
-
Vier 9,5 mm Schrauben
-
Vier 5,8 mm Schrauben
-
-
-
Setze ein Plektrum in die schmale Fuge zwischen Rückabdeckung und Vorderschale an der Kante des rechten Griffs ein.
-
Heble die Rückabdeckung hoch, um sie aus den Clips zu lösen, mit denen sie befestigt ist.
-
-
-
Fasse die Rückabdeckung an der Öffnung, die du gerade erstellt hast, und ziehe sie nach oben vom Gerät weg, um die Clips an den langen Kanten zu lösen.
-
Entferne die Rückabdeckung.
-
-
-
Entferne mithilfe einer Pinzette das Stück Klebefolie auf der versteckte Schraube auf der Platinenabschirmung.
-
-
-
Benutze einen Schraubendreher, um die drei Kreuzschlitzschrauben zu entfernen, mit denen die Abschirmung der Platine befestigt ist:
-
Eine 3,4 mm Schraube
-
Zwei 3,7 mm Schrauben
-
-
-
Fasse das Akkukabel an seiner Zuglasche und ziehe es vom Motherboard weg, um es abzutrennen.
-
-
-

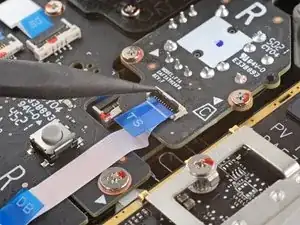

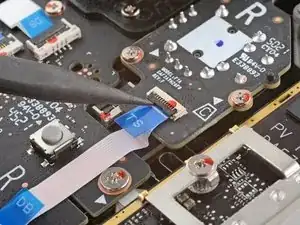

Benutze das spitze Ende eines Spudgers, um den kleinen Sicherungsbügel am ZIF-Verbinder des Analogstick-Kabels hochzuheben.
-

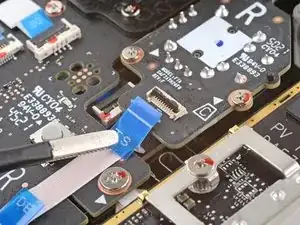

Schiebe das Kabel mit einer Pinzette aus seinem Anschluss.
-
-
-
Benutze einen Kreuzschlitzschraubendreher, um die drei 5,2 mm Schrauben zu entfernen, mit denen der Analogstick befestigt ist.
-
-
-
Entferne den rechten Analogstick.
-
Ausgetauschte Analogsticks müssen neu kalibriert werden. Benutze dazu diese Anleitung.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
***
Entsorge deinen Elektromüll fachgerecht.
Lief die Reparatur nicht wie geplant? Versuche es mit einigen grundsätzlichen Lösungsansätzen, ansonsten findest du in unserem Steam Deck Forum Hilfe bei der Fehlersuche.
