Xbox Netzteil austauschen

Geschrieben von: rmarstel
  • Kommentare: 10
Xbox Netzteil austauschen

Schwierigkeitsgrad

Einfach

Schritte

15

Zeitaufwand

20 - 25 Minuten

Einleitung

Wenn deine Xbox sich nicht einschalten lässt, ist möglicherweise das Netzteil defekt. Hier wird gezeigt, wie du es austauschen kannst.

  1. DAWYeQTbJIyRE44H

    • Ziehe den Stecker und stelle die Xbox auf eine ebene und stabile Oberfläche.

  2. jG2uJZqNF5OSgIoi

    • Drehe die Xbox um, so dass die vier Gummifüße sichtbar werden.

    • Hebele die vier Gummifüße mit einem Spudger heraus.

    The screw is in the outside corner. If you pry up only the half of the foot on that side, you can easily remove the (very long) screw, and the foot will stay attached.

    Ian Butler -

    Ah I always used to damage the feet.

    Andrew Veiga -

  3. CNc1f5HgbfeLyU6V
    CNc1f5HgbfeLyU6V
    Fkv25vcmRjCqx11G

    • Zwei weitere Schrauben sind unter den beiden Aufklebern unten am Gehäuse versteckt.

    • Du kannst entweder die Aufkleber ablösen, oder fühle durch die Aufkleber nach den Schraublöchern und stoße dort Löcher hinein.

    It is also easy to feel for the screw hole with your finger and then cut a hole, or punch it out with the tip of the Torx driver to reveal the screw.

    Ian Butler -

  4. yrHWicQWhkLfIroI

    • Entferne die sechs Torx T20 Schrauben, welche die obere Abdeckung an der unteren Abdeckung befestigen.

  5. ZX6cAaLmgKaBWgXk
    ZX6cAaLmgKaBWgXk
    enjJvfq3TVCgp4iJ

    • Zwänge einen Metallspatel dazwischen und hebele vorsichtig nach oben, um obere und untere Abdeckung etwas zu trennen.

    • Drehe die Xbox mit der rechten Seite nach oben.

    • Halte die Xbox fest und hebe die Xbox ein wenig hoch. Durch leichtes Schütteln des Gerätes sollte sich die obere Abdeckung vom Rest des Gerätes lösen.

    • Wenn du die Xbox auf deine Knie legst, wenn du die Abdeckungen löst, geht es vielleicht noch einfacher.

  6. HWBO3akf3JrTpItt
    HWBO3akf3JrTpItt
    QSGAQlPuDMAd4lyt

    • Wenn die obere und untere Abdeckungen gelöst sind, dann stelle die Xbox vorsichtig mit der rechten Seite nach oben und entferne den oberen Deckel.

  7. tPN4vdeeZKl1I1rZ
    tPN4vdeeZKl1I1rZ
    g4NJhsK3pDOWGQkB

    • Entferne die drei 3 mm Torx T10 Schrauben, welche die Festplatte an der Xbox befestigen.

    • Es gibt eine Schraube hinten links an der Festplatte, die nur sichtbar ist, wenn das IDE Kabel hochgehoben ist. Die anderen beiden befinden sich vorne links und rechts an der Festplatte.

    • Die Schraube in der linken unteren Ecke der Festplatte befindet sich nicht in dem Loch, in dem sie zu sitzen scheint, sondern noch etwas näher an der Ecke.

  8. 1fXjrAGgWWybWvHI
    1fXjrAGgWWybWvHI
    A2OccKgygJyyMSuP

    • Ziehe das Versorgungskabel der Festplatte aus dem Halterung heraus, so dass genug Spiel zum Entfernen der Festplatte entsteht.

    • Hebe die Kunststoffhalterung der Festplatte aus dem Gehäuse der Xbox heraus.

  9. 2DKHk4nEpggCoB3R
    2DKHk4nEpggCoB3R
    k1Kyg6JejwYtJREe
    PJVDyrRyKbsR22CB

    • Entferne die vier 33,4 mm Torx T15 Schrauben von der Kunststoffhalterung der Festplatte. (Zwei auf jeder Seite)

    • Entferne vorsichtig die Festplatte aus der Kunststoffhalterung. Wenn du vorsichtig ein wenig ruckelst, wird die Festplatte leicht herauskommen.

  10. hIptJJoxao2CLYaT
    hIptJJoxao2CLYaT
    huhJSci5P4rvoDnU

    • Ziehe das Datenkabel und Versorgungskabel gerade von der Festplatte ab.

    • Sie sitzen möglicherweise ziemlich fest, sei also vorsichtig. Ziehe dabei nicht an den Drähten, das kann die Kabeleinheit beschädigen.

    Remember that the new drive will only work if it has been properly prepared, and the Xbox has been modified.

    Ian Butler -

    there is NO way to legally replace the xbox hard drive. it is LOCKED to the motherboard and the xbox will not boot to the OS or make it past the BIOS if the HDD is not the one that came with it from the factory. you MUST use a mod chip and “home brew” to do a HDD swap and expect it to work

    James Vawter -

    Could you point me to a good tutorial on using a modding an original Xbox? All I want to do is swap an HDD in original Xbox with another original Xbox HDD because I want my saved game data. Any way to figure this out? Seems like modding is a !&&* of a burden.

    michaelaugustin2000 -

    Can i replace the original hard drive with new one

    Andrew Veiga -

  11. XDlnvx2dBLlAVeAC
    XDlnvx2dBLlAVeAC
    kaYjBxJx6VKZRiQE
    2cXKp5y1FRLpbjwT

    • Entferne das CD Laufwerk, es sollte leicht herauskommen.

    • Löse die Verbinder am Flachbandkabel und der gelben Kabel vom Laufwerk.

    I dont got the tools and i dont know how to do ut

    jacob lowery -

  12. SrpssrrJjwjsKRwf

    • Hebele die schwarzen Plastiklaschen um das Laufwerk ab, um es aus seinem Gehäuse zu entfernen. Lege danach das Laufwerk zur Seite.

    • Entferne es wirklich nur, wenn es defekt ist!

    It is ok to remove the drive if it isn't dead. If repairs are required to the drive it needs to be removed from the drive's housing.

    Navy Vet 2015 -

  13. JxcDFe4AqK3VLkew

    • Löse das vielfarbige Stromversorgungskabel von der Hauptplatine. Der Stecker sitzt sehr fest, du wirst eventuell etwas Kraft benötigen.

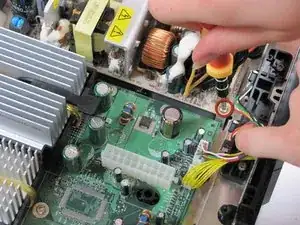

  14. FVmQenSfedNvFL62
    FVmQenSfedNvFL62
    ynikV2GBJgG4HZUR

    • Entferne zwei 3 mm Torx T10 Schrauben von der Versorgungsplatine des Lüfters.

  15. CEyjsd2wYQc2CeBX

    • Entferne das Netzteil und. Lege es zur Seite. Es sollte leicht herauskommen.

    • Sei sehr vorsichtig und berühre nicht die Kupferspüle oder Lötstellen auf dem Netzteil. Du könntest einen Stromschlag erhalten.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
