Toniebox Batterie austauschen

Geschrieben von: Tobias Isakeit

Kommentare: 11

Schwierigkeitsgrad

Einfach

Schritte

Zeitaufwand

30 - 45 Minuten

Einleitung

Verwende diese Anleitung, um die schwache oder defekte Batterie in deiner Toniebox auszutauschen.

Werkzeuge

Ersatzteile

Toniebox Akku

Schritt 1

Stelle die Toniebox auf eine flache Ablage (z.B. einen Schreibtisch oder eine Arbeitsplatte).
Übe etwas Druck auf die Toniebox aus und drehe sie entgegen dem Uhrzeigersinn um die beiden Clips der unteren Abdeckung zu lösen.
Du wirst ein "Klick" hören, sobald sich die beiden Clips lösen.

Danke für die Tipps, aber das Öffnen hat bei mir leider, so nicht geklappt. Ich habe dann ein breites Gummiband eines Einmachglases seitlich um den äußeren Rand des Bodendeckels gespannt und dadurch einen besseren “Grip” hergestellt”: somit konnte ich den Deckel doch noch aufdrehen, ohne mir die Finger “aufzuschlitzen”.

(Im Moment versuche ich gerade neue “Ohren” aus Bausilikon zu “giessen”… in ein paar Tagen werde ich sehen, ob es mir gelungen ist, ansonsten werde ich wohl oder übel einfache Drücker in das Oberteil einbauen.)

Luc Emering - 08/02/20

I found the easiest way to open it was to do like described, but to increase leverage it helps turning back and forth a few times each time trying to go a little faster when turning counterclockwise until you got enough speed to release two clips.

Mackie72 -

Schritt 2

Entferne die untere Abdeckung der Toniebox.

Schritt 3

Entferne die Kreuzschlitzschraube #1 auf der Unterseite der Toniebox.

Schritt 4

Nimm den Innenteil nach Oben aus der Schaumstoffhülle heraus.

Schritt 5

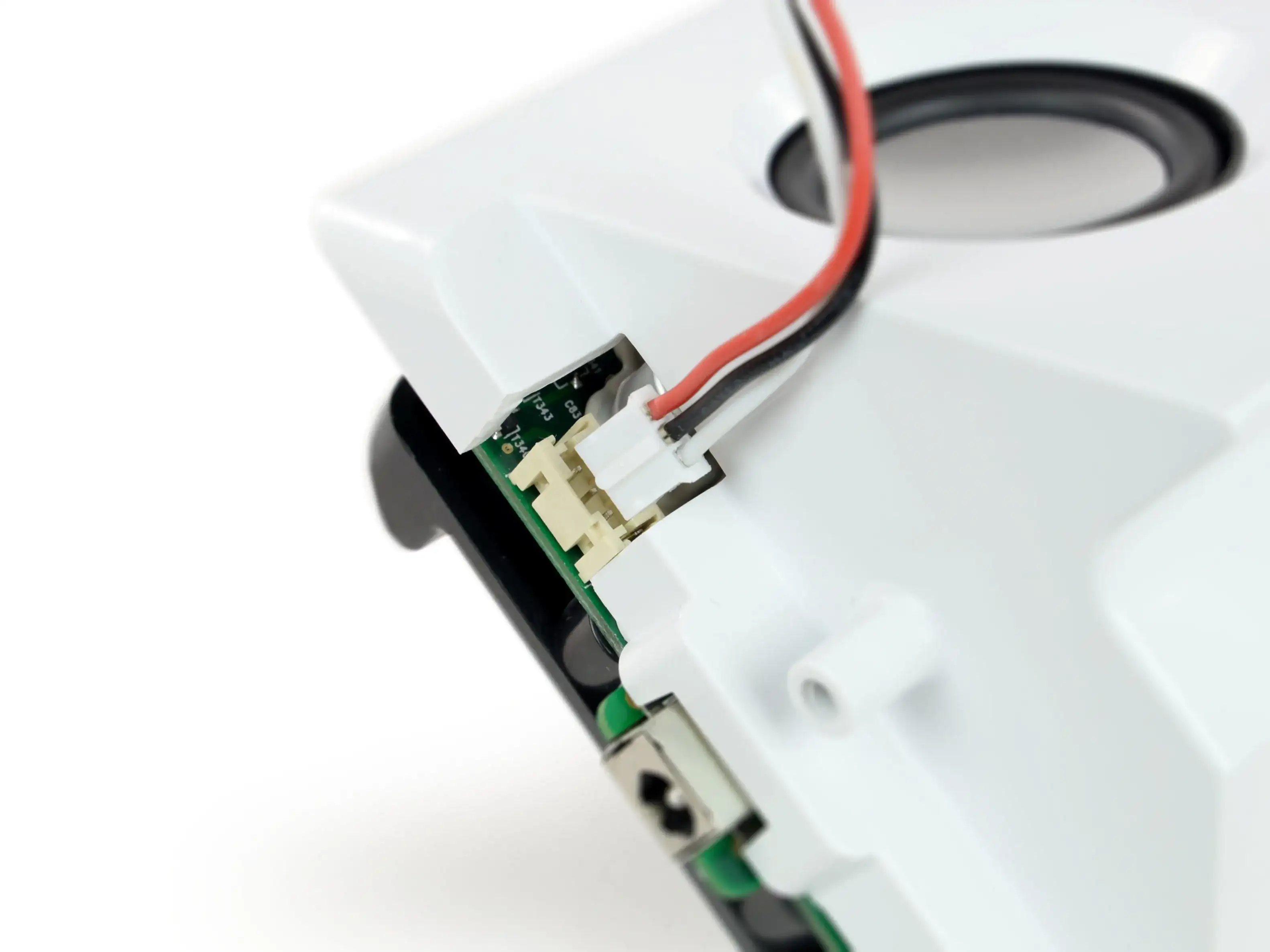

Ziehe den Stecker der Batterie von der Platine ab, indem du vorsichtig an den Kabeln ziehst.
Achte beim Anstecken der neuen Batterie auf die richtige Orientierung des Steckers.

Schritt 6

Löse die beiden Kreuzschlitzschrauben auf der Seite des Akkus ein wenig. Entferne sie aber nicht komplett.
Hebe die Platine samt Batterie etwas an, um die Lücke zum weißen Kunststoffrahmen zu vergrößern.
Die etwas größere Lücke erleichtert dir den nächsten Schritt.

Schritt 7

Fädele die Batteriekabel hinter der Platine hervor und aus den Führungshaken.
Die Kabel der neuen Batterie musst du nicht wieder unter die grüne Platine führen. Je nach Länge genügt es, wenn sie am schwarzen Kunststoff entlang verlaufen.

Schritt 8

Verwende einen Spudger oder Finger, um die Kunststoffnase, die den Akku an seinem Platz hält, herunterzudrücken.
Schiebe den Akku aus seiner Halterung heraus.

Schritt 9

Entferne den Akku.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Tinte & Feder

Tobias Isakeit

Mitglied seit: 31/03/14

98264 Reputation

9 Kommentare

Hallo,

habe den Akku (30€ über eBay

Kerem - 09/12/19

Hi kann mir einer sagen ob der Akku denn man im ifixit Shop kaufen kann ein ni-mh Akku ist?

Alexander - 03/05/21

Jep, es handelt sich um einen NiMH Akku (ist auf dem Produktbild zu sehen). Wie der originale, und sogar mit etwas mehr Ladung ;)

Tobias Isakeit - 19/05/21

Und ist es besser einen mit mehr Ladung zu nehmen oder sollte man es so wie im Original nutzen? Was ist in dem Original Akku der Tonie Box? 1800mAh?

yvi14 - 27/05/21

Der originale hat 2000 mAh, der in unserem Store hat 2200 mAh. Hält einfach ein wenig länger ;)

Tobias Isakeit -

Super Anleitung, für geübte Handwerker in 10 Minuten vorbei…

Philipp Moser -

Ich habe den Akku schon mehrfach tauschen müssen, da leider das Aufladen nicht mehr funktioniert. Ich vermute, die DC Buchse ist defekt. Weiß jemand, welche Spezifikationen das Ding hat, und ob man das überhaupt ersetzen kann. Dafür müsste man die Buchse von der Platine ab- und die neue anlöten. Weiß jemand Rat?

Danke und Grüße

Nina Sangenstedt -

Ich würde die Buchse entfernen und eine DC Buchse 5,5 x 2,1 von einem alten Laptop nehmen. Habe hier haufenweise sowas und die sehen am ähnlichsten aus. Kann man auch nicht viel falsch machen, da der Akku ja ohnehin mit 12V Gleichstrom oder weniger aufgeladen wird und die Laptop Buchsen sind sogar noch für höhere Spannungen ausgelegt. ;) Falls Du das Teil nicht hast, schaue beim nächsten Sperrmüll nach alten Laptops. Da ist fast immer was dabei. Ansonsten bei Ebay neu. Findest Du unter DC Jack 12V. Viel Erfolg.

pashey79 -

Die Anleitung ist sehr gut, und weit detaillierter als wirklich notwendig. Damit schafft es wirklich jeder den Akkutausch selbst durchzuführen.

Ich selbst habe keine 10 Minuten gebraucht und das einzige was man eigentlich wissen muss ist wie man den Deckel unten auf bekommt. (Schritt 1)

Ersatzteil hatte ich direkt aus iFixit-Store. Grundsätzlich ist hier die Preisgestaltung etwas fragwürdig für 3 zusammengelötete AA-Akkus. Mit Versand 35€ gegenüber eines Neupreises der kompletten Toniebox von 70-80€ ist dann schon fast ein wirtschaftlicher Totalschaden ...

Lars Paschold -
