Einleitung
Diese Anleitung zeigt, wie eine oder beide 5G-Antennen im Samsung Galaxy S21 ausgetauscht werden kann.
Bevor du dein Smartphone öffnest, solltest du den Akku aus Sicherheitsgründen auf unter 25% entladen. Du reduzierst so das Risiko, dass er in Brand gerät, wenn er während der Reparatur versehentlich beschädigt wird. Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.
Um die Reparatur abzuschließen, benötigtst du Ersatzklebestreifen.
-
-
Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.
-
-
-
Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die Unterkante wie möglich
-
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Schiebe das Öffnungswerkzeug ein paar Mal an der Unterkante hin und her, um den Kleber aufzutrennen.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die linke Kante wie möglich.
-
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Schiebe das Plektrum an der linken Kante des Smartphones entlang zur linken unteren Ecke hin, um den Kleber der Rückabdeckung weiter aufzutrennen.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich.
-
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Schiebe das Plektrum an der rechten Kante zum Auftrennen des Klebers hin und her.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Verschiebe das Plektrum an der oberen Kante so nahe wie möglich an die Kameraeinfassung.
-
Wiederhole für das Plektrum an der linken Seite.
-
-
-
Drehe die Rückseite gegen den Uhrzeigersinn, bis ein Spalt zwischen der Kameraeinfassung und dem Rahmen entsteht.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Verschiebe die beiden Plektren behutsam zur Kameraeinfassung hin, bis sie unter den Ecken der Rückabdeckung sind, die an der Kameraeinfassung anliegen.
-
Bewege die Plektren am Übergang zwischen Rückabdeckung und Kameraeinfassung hin und her, bis ein Spalt zwischen der Kameraeinfassung und dem Rahmen entstanden ist.
-
-
-
Schiebe ein Plektrum zum Auftrennen des Klebers zwischen der Kameraeinfassung und dem Rahmen entlang.
-
-
-
Rechts von der Kamera muss noch mehr Kleber aufgetrennt werden.
-
Halte das Plektrum nach unten gekippt, so dass kein Schaden entstehen kann.
-
-
-
Halte das Plektrum so, dass seine Spitze genau auf den Blitz zeigt.
-
Setze die Spitze ganz langsam ein, damit die Platte am Blitz nicht beschädigt wird.
-
Trenne den Kleber rechts von der Kamera auf.
-
-
-
Entferne die fünf 4 mm Kreuzschlitzschrauben, mit denen die Hauptplatine am Rahmen befestigt ist.
-
-
-
Ziehe die Halterung der Hauptplatine vorsichtig mit einer Pinzette hoch und löse ihre Rasten vom Rahmen ab.
-
-
-
Halte die Halterung der Hauptplatine mit dem Finger oder einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker des Akkus mit einem Spudger nach oben.
-
-
-
Halte die Halterung der Hauptplatine weiterhin mit dem Finger oder einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker der Spule zum drahtlosen Laden mit einem Spudger nach oben.
-
-
-
Entferne die drei 3,5 mm Kreuzschlitzschrauben, mit denen die 5G-Antennenhalterungen am Rahmen befestigt sind.
-
-
-

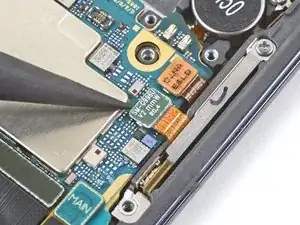

Heble den Druckstecker der 5G-Antenne mit dem flachen Ende des Spudgers hoch und trenne ihn ab.
-
-
-
Heble mit der Spudgerspitze die Lasche an der unteren Schraube der linken 5G-Antennenhalterung hoch.
-
Entferne die linke 5G-Antenne mit einer Pinzette oder deinen Fingern.
-
-
-
Heble mit der Spudgerspitze die Oberkante der rechten 5G-Antennenhalterung hoch.
-
Entferne die rechte 5G-Antenne mit einer Pinzette oder deinen Fingern.
-
Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Bitte entsorge deinen Elektroschrott fachgerecht.
Hat die Reparatur nicht ganz geklappt? Probiere ein paar grundständige Lösungen oder schau in unserem Forum nach Lösungen.
