Prozessor von why! W253EU auswechseln

Rechner ausschalten.

Schieber in Position entriegelt bringen, Akku ausbauen.

Mit dem Schraubenzieher Philips #1, schraube die 5 Befestigungsschrauben der Abdeckung los.

Schraubenzieher um einige Millimeter unter die Abdeckung schieben damit diese dann mit den Finger angefasst werden kann.

Abdeckung nun sorgfältig heben.

Achtung! Ventillatorkabel trennen damit die Abdeckung vollständig entfernt werden kann (siehe nächsten Schritt).

Da der Ventillator unter der Abdeckung befestigt ist, muss sein Spannungsversorgungskabel zuerst getrennt werden damit die Abdeckung dann vollständig entfernt werden kann.

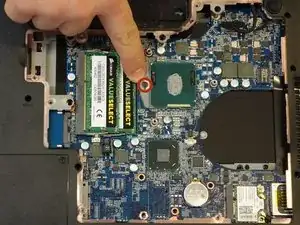

Mit dem Schraubenzieher Phillips #1, schraube die 3 Befestigungsschrauben des Prozessorkühlkörpers los.

Position des Markierungsdreieck bemerken, da dieses die Positionierung des Prozessors beim Wiedereinbau festlegt.

Entriegele nun das Koppelungssystem des Prozessors mit einem klassischen Schraubenzieher.

Sorge dafür, dass du die wärmeableitende Paste zwischen Prozessor und Kühlkörper nicht entfernst, da nur so eine korrekte Kühlung des Prozessors gewährleistet ist.

Trenne sorgfältig den Prozessor von seiner Halterung.

Lege nun den Prozessor unter Berücksichtigung der Position des Dreiecks zur Seite.
