Nikon D5500 Back Cover Replacement

Die markierten Schrauben lösen.

Die Augenmuschel entfernen und dann die Schrauben in der Makierung lösen.

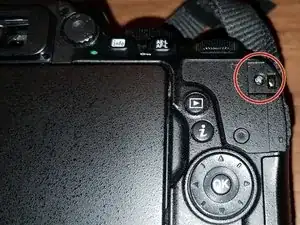

Das Gummi für den Daumen entfernen und darunter befindet sich eine Schraube. Die Schraube im Roten Kreis entfernen.

Die Schrauben im Roten Kreis entfernen.

Den Gummigriff am Front Cover entfernen (grünes Viereck), darunter befinden sich zwei Schrauben, die eingekreisten. Diese muss man entfernen.

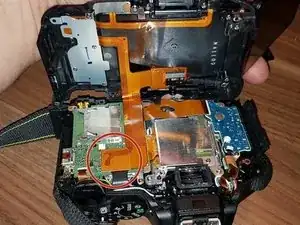

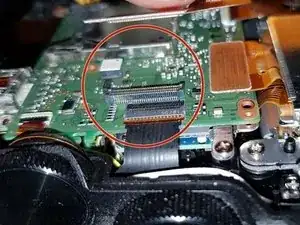

Back Cover leicht anheben, es müsste sich leicht lösen können. VORISCHT: unter dem Back Cover befindet sich ein Flex Kabel mit Druckstecker, siehe roter Kreis. Gegenstück des Steckers siehe Bild 2. Auf Bild 3 sieht man in dem markierten Bereich, das Gegenstück.

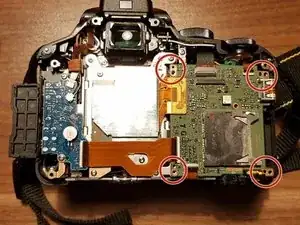

Um das Mainbaord zu entfernen, Schrauben lösen in den roten Kreisen.

Bild 2: Die im roten, orangen, gelben, blauen und schwarzen Viereck befindlichen Anschlüsse Vorsichtig lösen und man kann das Mainboard ablösen und Wechseln.
