Microsoft Surface Pro Ladebuchse austauschen

Geschrieben von: Jonathan Choi
  • Kommentare: 4
Microsoft Surface Pro Ladebuchse austauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

15 - 30 Minuten

Einleitung

Um an die Ladebuchse zu gelangen, musst du erst den Bildschirm abnehmen. Wie das geht zeigt unser Teardown in den Schritten 1 bis 6.

  1. ahoRAWjIE42HIEWP
    ahoRAWjIE42HIEWP
    Us3pZ425IBctVuow

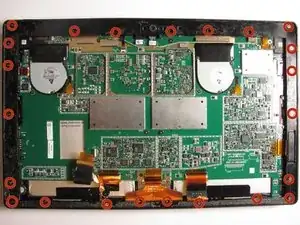

    • Entferne 23 Torx T5 Schrauben am äußeren Rahmen des Surface Pro.

    You should use T4 and T3 torx instead of T5

    Laurent akn -

  2. RA4wMNg5IYBcCYYI

    • Hole die Frontkamera mit den Fingern oder einem Plastiköffnungswerkzeug heraus.

  3. JNFWUbNeIRktBZmy

    • Hebe den äußeren Rahmen vom Surface Pro weg.

  4. NrJCpcMEqCOZIpfN
    NrJCpcMEqCOZIpfN
    kOBvAZvBng4eGScr

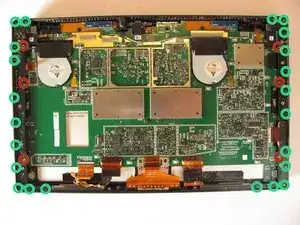

    • Drehe sechs Torx T5 Schrauben in den beiden Metalleisten links und rechts heraus.

    • Drehe 23 Torx T2 Schrauben in den Metallleisten links und rechts heraus.

  5. CEltgIc6VcfBLB1f

    • Hole die Metallleisten links und rechts mit den Händen heraus.

  6. OFIY3J22LwPUbHaK

    • Ziehe das orangefarbene Flachbandkabel zur Ladebuchse mit einer Pinzette aus seinem Anschluss.

  7. FnERk6rTQC6iC3et

    • Entferne die zwei Torx T5 Schrauben auf jeder Seite der Ladebuchse.

  8. udBrUc4fpjeYYvtv

    • Jetzt kannst du die Ladebuchse vorsichtig mit der Hand herausholen.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Jonathan Choi

Mitglied seit: 09/10/13

855 Reputation

3 Kommentare

Where do you get a replacement charging port at?

Evil Robot -

Agree where can you get the port?

J-M. M. -

Same instructions for changing the port on a surface pro 2?

Robert -
