Kyocera FS-1010 Moosgummi austauschen

Geschrieben von: Beerwema

Kommentare: 9

Schwierigkeitsgrad

Einfach

Schritte

Zeitaufwand

15 - 30 Minuten

Einleitung

In dieser Anleitung wird dir erklärt, wie du das Moosgummi an den Einzugsunterbrechern in deinem Drucker austauschen kannst. Das ist notwendig, wenn der Text beim Drucken zu weit oben oder unten auf dem Papier erscheint. Wenn dein Drucker das Papier nicht mehr korrekt einzieht oder trotz vollem Toner und passenden Einstellungen nur ein leeres Blatt ausgibt, kann diese Reparatur das Problem evtl. auch beheben.

Es ist empfehlenswert, direkt bei allen Einzugsunterbrechern das Moosgummi zu erneuern. Ansonsten kann es sein, dass du in naher Zukunft nochmal eine Reparatur durchführen musst oder die Reparatur nicht erfolgreich ist.

Werkzeuge

Ersatzteile

heatshrink tubing

Schritt 1

Bevor du beginnst, schalte den Drucker aus und entferne alle Kabel
Um besser arbeiten zu können, empfiehlt es sich, das Papier aus dem hinteren und vorderen Papiereinzug zu entfernen.

Schritt 2

Verwende einen Kreuzschlitzschraubendreher, um die Philips-Schraube, die die Speicher-Abdeckung auf der rechten Seite des Druckers in Position hält, zu entfernen.
Entferne die Speicher-Abdeckung.

Schritt 3

Klappe die Abdeckung zum wechseln des Toners auf
Entferne die beiden Phillips-Schrauben, die die obere Abdeckung mit dem Gehäuse verbinden.
Da die Abdeckung im Weg ist, kannst du den Schraubendreher nur schräg auf die Schrauben aufsetzen. Achte darauf, sie nicht zu beschädigen.

Schritt 4

Entferne die obere Abedeckung von dem Drucker.
Hebe die Abdeckung auf der Vorderseite an, um sie leicht und einfach zu entfernen.

Schritt 5

Um die seitliche Abdeckung zu entfernen, muss der vordere Papiereinzug geöffnet werden. Außerdem muss die vordere Papierkassette durch herausziehen entfernt werden, um einen der Clips zu lösen.
Die Abdeckung wird von mehreren Clips in Position gehalten. Die seitliche Abdeckung zu entfernen ist der schwierigste Teil der Anleitung.
Mithilfe eines Spudgers oder einem Schlitzschraubendreher kannst du die Clips einfach lösen (siehe Bild 2). Es sind mehrere Clips rund um die Abdeckung vorhanden. Erst, wenn alle gelöst sind, kann die seitliche Abdeckung abgenommen werden.
Nachdem alle Clips gelöst wurden, kannst du die Abdeckung vorne am Papiereinzug wegklappen (siehe Bild 3).
Achte darauf, dass du beim entfernen der Abdeckung keine Clips beschädigst!

Schritt 6

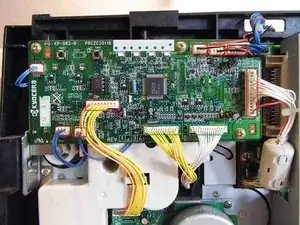

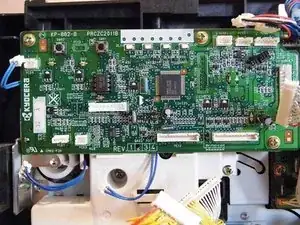

Entferne alle Kabel von der Platine.
Die grün markierten Kabel sitzen sehr fest und sind schwer zu lösen. Lasse dir Zeit und übe nicht zu viel Gewalt aus.
Ziehe nicht zu stark an den Kabeln, da diese sonst beschädigt werden können. Versuche, die Stecker mit einem Spudger oder Schlitzschraubendreher zu lösen.
Sollte es nicht möglich sein, die grün markierten Kabel zu entfernen, können die nachfolgenden Schritte auch mit angeschlossenen Kabeln und der Platine durchgeführt werden. Besser ist es aber, die Kabel zu entfernen.

Schritt 7

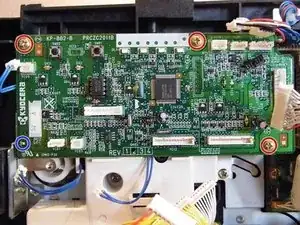

Entferne die drei Philips-Schrauben, die die Platine befestigen.
Entferne die Platine aus dem Drucker
Die Platine wird zusätzlich mit einem kleinen Haken gehalten. Beim Ausbau musst du die Platine aus dem Haken aushängen.

Schritt 8

Entferne die Phillips-Schraube, die die Zahnrad-Abdeckung befestigt.
Achte darauf, die Kabel aus der Halterung zu entfernen (grün markierter Bereich)!
Entferne die Zahnrad-Abdeckung.

Schritt 9

Hier sind die drei Einzugsunterbrecher zu sehen, an denen in den nächsten Schritten gearbeitet wird.
An den rot markierten Stellen sitzt normalerweise schwarzes Moosgummi. Dieses verursacht das Problem - mit der Zeit wird es klebrig, wodurch das Unterbrechen des Einzugs nur verzögert erfolgt. Somit wird das Papier zu kurz/zu weit eingezogen, bevor der Druck beginnt. Dadurch wird der Text nach oben oder unten verschoben.
In den meisten Fällen macht nicht jeder Einzugsunterbrecher Probleme. Es ist dennoch empfehlenswert, direkt an allen Teilen das Moosgummi auszutauschen, um das Problem dauerhaft zu beseitigen.

Schritt 10

An diesem Einzugsunterbrecher ist das Moosgummi sowohl an der Metallgabel als auch an dem eigentlichen Unterbrecher angebracht.
Auf dem Foto sind bereits die reparierten Teile zu sehen. An den grün markierten Stellen ist normalerweise schwarzes Moosgummi aufgebracht.
Verwende einen Philips-Schraubendreher, um die Schraube zu lösen, die den Einzugsunterbrecher in Position hält.
Entferne den Einzugsunterbrecher.
Sei vorsichtig, dass die kleine Feder, welche die Metallgabel mit dem Unterbrecher verbindet, nicht verloren geht!
Entferne anschließend die Metallgabel, indem du die kleine Feder mit einer Pinzette vorsichtig abnimmst.

Schritt 11

An der grün markierten Stelle befindet sich normalerweise schwarzes Moosgummi.
Verwende einen Slitzschraubendreher, einen Spudger oder etwas ähnliches, um das Moosgummi zu entfernen.
Reinige anschließend die Stelle, um die Klebereste zu entfernen. Zum reinigen kann z.B. Bremsenreiniger oder Silikonspray verwendet werden.
Nachdem die Stelle gereinigt wurde, kann man neues Moosgummi oder etwas ähnliches (z.B. Filz oder - wie im Bild zu sehen - Schrumpfschlauch) anbringen.
Das neue Material sollte nicht dicker als das Moosgummi sein, da es ansonsten zu sehr aufträgt und der Drucker nicht mehr richtig funktioniert.
Vor dem Wiedereinbau sollte auch die Stelle, an der das Moosgummi der Metallgabel mit dem Metallteil im Drucker in Berührung kommt, gereinigt werden, um die Klebereste zu entfernen.

Schritt 12

An der grün markierten Stelle befindet sich normalerweise schwarzes Moosgummi.
Verwende einen Schlitzschraubendreher, einen Spudger oder etwas ähnliches, um das Moosgummi zu entfernen.
Reinige anschließend die Stelle, um die Klebereste zu entfernen. Zum reinigen kann z.B. Bremsenreiniger oder Silikonspray verwendet werden.
Nachdem die Stelle gereinigt wurde, kann man neues Moosgummi oder etwas ähnliches (z.B. Filz oder - wie im Bild zu sehen - Schrumpfschlauch) anbringen.
Das neue Material sollte nicht dicker als das Moosgummi sein, da es ansonsten zu sehr aufträgt und der Drucker nicht mehr richtig funktioniert.
Vor dem Wiedereinbau sollte auch die Stelle, an der das Moosgummi am Einzugsunterbrecher mit der Metallgabel in Berührung gekommen ist, gereinigt werden, um die Klebereste zu entfernen.
In Bild 2 sind die beiden reparierten Bauteile nebeneinander zu sehen.
Um die Teile wieder zusammen- und einzubauen, befolge Schritt 10 in umgekehrter Reihenfolge.

Schritt 13

An den beiden verbliebenen Einzugsunterbrechern befindet sich das Moosgummi nur am Einzugsunterbrecher selbst.
Entferne die Philips-Schraube und entnehme anschließend den Einzugsunterbrecher.

Schritt 14

Verwende eine Pinzette oder Zange, um die Feder, die die Metallgabel mit dem Einzugsunterbrecher verbindet, zu entfernen.
Achte darauf, dass die Feder beim entfernen nicht wegfliegt!
Entferne anschließend die Metallgabel.

Schritt 15

Verwende einen Slitzschraubendreher, einen Spudger oder etwas ähnliches, um das Moosgummi zu entfernen.
Reinige anschließend die Stelle, um die Klebereste zu entfernen. Zum reinigen kann z.B. Bremsenreiniger oder Silikonspray verwendet werden.
Nachdem die Stelle gereinigt wurde, kann man neues Moosgummi oder etwas ähnliches (z.B. Filz oder - wie in Bild 3 zu sehen - Schrumpfschlauch) anbringen.
Das neue Material sollte nicht dicker als das Moosgummi sein, da es ansonsten zu sehr aufträgt und der Drucker nicht mehr richtig funktioniert.
Vor dem Wiedereinbau sollte auch die Stelle, an der das Moosgummi am Einzugsunterbrecher mit der Metallgabel in Berührung gekommen ist, gereinigt werden, um die Klebereste zu entfernen.
Nach dem Reinigen und dem Ersetzen des Moosgummis kann die Metallgabel wieder an den Einzugsunterbrecher angebracht werden. Dazu ist Schritt 14 in umgekehrter Reihenfolge zu befolgen.
Anschließend kann der Einzugsunterbrecher wieder in den Drucker eingebaut werden. Dazu ist Schritt 13 in umgekehrter Reihenfolge zu befolgen.

Schritt 16

Entferne den Stecker, der den Einzugsunterbrecher mit der Platine verbindet.
Entferne anschließend die Philips-Schraube und entferne den Einzugsunterbrecher.
Befolge anschließend die Schritte 14 und 15, um die Metallgabel und das alte Moosgummi zu entfernen. Um die Metallgabel wieder einzubauen, befolge Schritt 14 in umgekehrter Reihenfolge. Um den Einzugsunterbrecher anschließend wieder in den Drucker einzubauen, befolge diesen Schritt in umgekehrter Reihenfolge.

Schritt 17

Hier ist das fertige Ergebnis zu sehen. An allen drei Einzugsunterbrechern und einer Metallgabel wurde das alte Moosgummi entfernt und ersetzt.
Um zu prüfen, ob die Reparatur erfolgreich war, kann man mit der Hand die Metallgabel gegen den Einzugsunterbrecher drücken. Lässt man anschließend die Metallgabel los, sollte sie sofort auf das Zahnrad zurückspringen.
Bleibt die Metallgabel nach dem Loslassen hingegen kurz hängen und springt erst verzögert zurück, ist entweder das Material ungeeignet, das als Ersatz verwendet wurde oder die Stelle wurde noch nicht komplett von allen Kleberesten gereinigt. In diesem Fall sollten die Schritte 10, 11 und 12 bzw. 13, 14 und 15 bzw. 16 nochmals wiederholt werden.
Wenn das neue Material als Ersatz für das Moosgummi zu dick ist, wird das Zahnrad auch dann noch blockiert, wenn die Metallgabel direkt am Einzugsunterbrecher anliegt. In diesem Fall sollte ein dünneres Material verwendet werden, da der Drucker ansonsten nicht korrekt funktioniert.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
