Einleitung
Der Transformator kann kaputtgehen, insbesondere dann, wenn Wasser von oben auf ihn tropft. Du solltest auf jeden Fall Undichtigkeiten an den Erhitzern beseitigen. Ein typisches Fehlerbild ist, wenn sich die Maschine zwar einschalten lässt, das Magnetventil mehrfach laut klackt, die Brühgruppe aber nicht in Bewegung kommt und dann im Display die “Störung 8” (Brühgruppe positioniert nicht) erscheint.
Hinweis: Bei dieser Anleitung werden die obere und die rechte Abdeckung ausgebaut. Das ist nicht schwer und erleichtert die Reparatur. Aber es ist nicht unbedingt notwendig, du kannst auch nur die Rückseite abnehmen und loslegen.
Werkzeuge
Ersatzteile
-
-
Hebe den Pulverschacht heraus
-
Entferne den Deckel des Bohnenbehälters.
-
Entferne alle Kaffeebohnen.
-
Ziehe den Einsteller des Mahlwerks senkrecht nach oben ab.
-
Drehe die vier Torx T15 Schrauben heraus.
-
-
-
Hebe die Tassenwärmeplatte heraus. Sie lässt sich wie eine Buchseite aufklappen.
-
Unter der Platte befinden sich drei weitere Torx T15 Schrauben. Drehe sie heraus.
-
-
-
Die Rückabdeckung ist mit zwei speziellen Schrauben mit ovalem Kopf befestigt. Sie sehen wie Nieten aus, sind aber Schrauben. Ihr Sinn ist wohl nur, uns aus den Maschinen herauszuhalten. Sie lassen sich mit speziellen Bits lösen (erhältlich bei Jurahändlern oder iFixit, auch als Bestandteil von Toolkits), zur Not geht auch ein Spitzzange. Hier eine Anleitung zum Selbstbau.
-
Drehe die beiden Ovalkopfschrauben am unteren Rand der Rückabdeckung heraus.
-
Hebe den Deckel nach oben heraus.
-
-
-
Drehe die beiden Torx T15 Schrauben unten am Seitenteil heraus.
-
Drehe die Torx T15 Schraube auf der Vorderseite rechts unten heraus.
-
Drehe die Torx T15 an der rechten Unterseite der vorderen Zugangstür heraus. klappe die Tür ein paar Zentimeter weit auf.
-
-
-
Oben auf dem Seitenteil liegt lose ein Blech auf, welches den Rotationssensor an der richtigen Stelle hält. Merke dir die Position des Blechs. Hebe das Blech einfach nach oben heraus.
-
Hebe das Seitenteil erst unten ein Stück weg, dann nach oben heraus.
-
-
-
Drehe die Torx T15 Schraube heraus, welche die Steuerplatine festhält.
-
Hebe die Platine erst ein paar Millimeter hoch und dann einige Zentimeter aus der Maschine heraus. Achte auf die vielen Kabel.
-
Ziehe den Silikonschlauch von der Pumpe ab
-
-
-
Setze einen Flachschraubendreher in die Schlitze links und rechts ein und drücke die Rasten nach oben. Versuche gleichzeitig, den Pumpenträger nach hinten herauszuziehen.
-
Er sitzt vielleicht etwas fest, löst sich aber dann doch.
-
-
-
Achte beim Herausziehen auf den Membranregler. Du musst ihn etwas nach oben drücken, damit der ganze Pumpenträger herausgleiten kann.
-

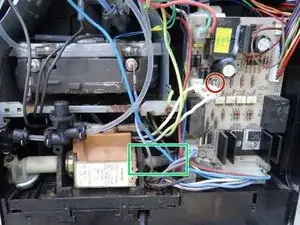

Diese Bauteile sind jetzt gut zugänglich und im zweiten Bild gut zu erkennen:
-
Netztransformator
-
Sensoren für die Abtropfschale
-
Pumpe
-
Membranregler
-
Elektromagnet für das Drainageventil
-
-
-
Ziehe die beiden grauen (230 V) und die beiden weißen Flachstecker (15 V) vom Transformator ab.
-
Hebe den Transformator aus dem Pumpenträger heraus.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
