Beats Pill XL Akku austauschen

Schwierigkeitsgrad

Einfach

Schritte

10

Zeitaufwand

10 - 15 Minuten

Einleitung

Diese Anleitung zeigt dir, wie du die beiden Akkus am Beats Pill XL austauschen kannst. Du musst dazu das Gerät öffnen, die Halteklammern der Akkus entfernen und das Verbindungskabel zur Hauptplatine lösen. Damit du leichter an die Akkus herankommt, musst du ein Flachbandkabel entfernen.

  1. MkYZ1uJXMATUc2W5
    MkYZ1uJXMATUc2W5
    XQoFpAK6fLG1oAHV

    • Mit einem Plastiköffnungswerkzeug kannst du das Gehäuse vom Rest des Geräts trennen.

    • Heble rund um das Gehäuse herum und ziehe dann die Teile voneinander ab.

    • Das geht normalerweise recht leicht. Scheue dich nicht davor, etwas kräftig zu ziehen.

  2. Oy1IM2j4JpTJwU2v

    • Entferne mit den Fingern die acht Plastikstopfen. Darunter befinden sich Schrauben.

    • Drücke sie einfach in Richtung der Lautsprecher, dann kommen sie heraus und du kannst sie fassen und herausziehen.

    • Im Foto siehst du vier der Stopfen. Die anderen sind symmetrisch auf der anderen Seite zu finden.

  3. UeQlyEpoOUBIiqbX
    UeQlyEpoOUBIiqbX
    Osi1nFoUSXSTIp2v

    • Drehe die acht 10 mm Kreuzschlitzschrauben #2 heraus.

  4. Yo3FEjDGBitMZvHS
    Yo3FEjDGBitMZvHS
    EEQIV1haZB3bTRkv

    • Ziehe die beiden Gehäuseteile langsam auseinander. Achte darauf, dass kein Kabel zu stark gespannt wird.

    • Ziehe mit konstanter Kraft, so dass keines der Flachbandkabel beschädigt wird.

  5. DwoDEAgx3Q5KPHAc
    DwoDEAgx3Q5KPHAc
    NOQBXQETn6g1WKFi

    • Ziehe an der Plastiklasche am Ende des Flachbandkabels um es von der Hauptplatine zu lösen.

    • Ziehe das Flachbandkabel nie direkt an den Drähten, das könnte das Kabel und/oder die Hauptplatine beschädigen. Löse die Kabel immer nur direkt am Anschluss.

    Hola amigos y amigas como estan me pueden ayudar como puedo conseguier la placa del beatspill esta q esta aki xf urgente soy de Ecuador ciudad manta

    Stalin Salavarrialoor -

  6. hDjTPReXpdZK1pyt
    hDjTPReXpdZK1pyt
    hUZGgCoHsBFkWlH5

    • Fasse den Stecker am Versorgungskabel mit Daumen und Zeigefinger an, ziehe nach oben und löse ihn von der Hauptplatine.

    • Es gibt zwar zwei Akkus, aber nur ein einziges Versorgungskabel für beide.

  7. TIPR3AGVgUuVGpF1
    TIPR3AGVgUuVGpF1
    5HLjLLWGrEYehlFF
    SUTDxgr2k2wNtmCK

    • Entferne die acht 11 mm Kreuzschlitzschrauben #2, welche die X-förmigen Halteklammern befestigen.

    • Hebe die Halteklammern hoch und entferne sie.

    • Bewahre die Schrauben gut auf, sie sind leicht zu verlieren.

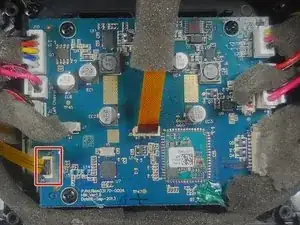

  8. ks1ROPuStyBsr3DN
    ks1ROPuStyBsr3DN
    IITeSlGENkiloeOA

    • Ziehe an der Plastiklasche am Ende des Flachbandkabels und löse es von der Hauptplatine.

  9. hBMSV6oAukpt1oRl
    hBMSV6oAukpt1oRl
    TGRs6wRXKKHcfnhw

    • Entferne den Klebestreifen, welcher das Flachbandkabel auf einen der Akkus festklebt.

    • Ziehe lansam und gleichmäßig, Flachbandkabel sind empfindlich und reißen leicht.

    Use a slow constant force, as ribbon cables are fragile and could tear.

    Dan -

  10. GmOqBWWg6bKJ6oKP
    GmOqBWWg6bKJ6oKP
    RI2x1QXFmtWaxC6j

    • Die Akkus sind gut festgeklemmt, ziehe sie gerade nach oben.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
